- 產品編號:SYCIF-16351860
- 產品名稱:電磙閥
- 產品型號:3V1系列
- 所屬類別:>>電磁閥
- 品牌:上海儀川儀表廠(上海儀川儀表廠)
- 銷售單位:上海儀川儀表銷售有限公司
圖形符號 Graphic symbol 標準規格 Standard specification 型號 Model 3V1-M5 3V1-06 工作介質 Working-Medium 空氣(經40微米濾綱過濾) Air(40 micron cleaned) 動作方式 Motion pattern 直動式 Straightly-action type 接管口
詳細介紹
圖形符號 Graphic symbol
標準規格 Standard specification
型號說明 Model expressing methods
流量特性 Flow characteristic
外形尺寸圖(mm) Outline dimension drawing
串聯使用 Series using
相關尺寸/串聯用附件 Related dimension/Fittings for series
標準規格 Standard specification
| 型號 Model | 3V1-M5 | 3V1-06 |
| 工作介質 Working-Medium | 空氣(經40微米濾綱過濾) Air(40 micron cleaned) | |
| 動作方式 Motion pattern | 直動式 Straightly-action type | |
| 接管口徑 Adapter＇s c aliber | M5 | PT1/8 |
| 位置數 The position countion | 三口二位 | |
| 工作溫度 Ambient temperature | -5~60℃(23~140°F) | |
| 出風口直徑 Air-out mouth＇d iameter | 1.2mm | |
| 潤滑 Lubrication | 不需要No required | |
| 使用壓力 Working-pressure | 0~8.0kgf/cm2 | |
| 耗電量 Power consumption |
AC380V:2.5VA、AC220V:2.0VA、AC110V:2.5VA AC24V:3.5VA、DC34:3.0W、DC12V:2.5W |
|
| 保護等級 Protection class | IP65(DIN40050) | |
| 接電型式 Electrifying model | 端子式 Box type | |
| 本體材質 Body material | 鋁合金 Al alloy | |
| 最高動作頻率 Highest action frequency | 每秒十次 10/Sec | |
| 絕緣性 Isulation | F級 Class F | |
| 電壓變動范圍 Voltage range | -15%+10% | |
| 最短勵磁時間 Response time | 0.05秒(S) | |

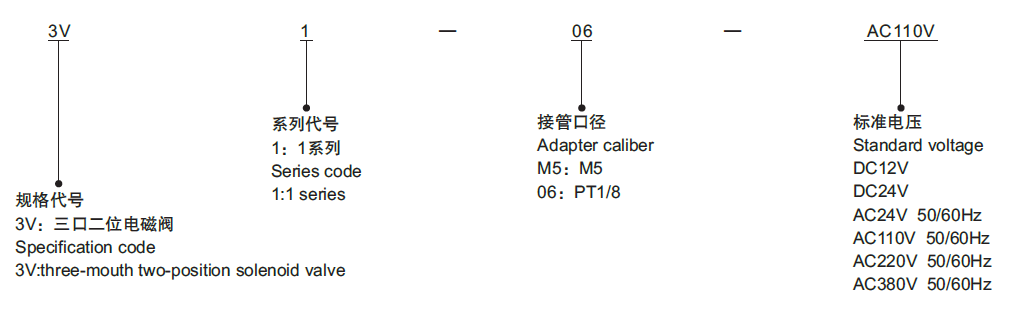

型號說明 Model expressing methods

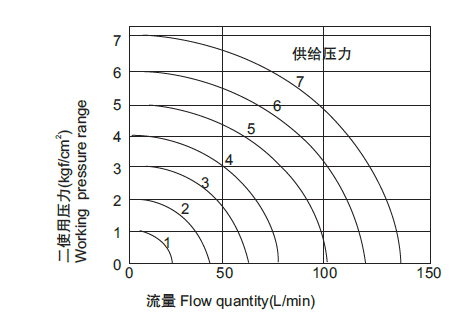

流量特性 Flow characteristic
外形尺寸圖(mm) Outline dimension drawing
串聯使用 Series using
相關尺寸/串聯用附件 Related dimension/Fittings for series
| 序號No. | 名稱 Name | 代碼 Code | 數量 Quantity |
| 1 | 串聯螺絲(短) Series screw(short) | F-3V1002N | 2 |
| 2 | 串聯螺絲(中) Series screw(mid) | F-3V1003N | 2 |
| 3 | 串聯用O型環 O circle for series | GOR2008N75 | n-1 |
| 4 | 串聯螺絲(長) Series screw(long) | F-3V1005N | 2n-2 |
