- 產品編號:SYCIF-16371860
- 產品名稱:電磁閥
- 產品型號:4V100系列
- 所屬類別:>>電磁閥
- 品牌:上海儀川儀表廠(上海儀川儀表廠)
- 銷售單位:上海儀川儀表銷售有限公司
圖形 符 號 Graphic symbol 標準規格 Standard specification 型號 Model 4V110-M5 4V120-M5 4V130C-M5 4V130E-M5 4V130P-M5 4V110-06 4V120-06 4V130C-06 4V130E-06 4V130P-06 工作介質 Working-Medium 空氣(40米濾綱過濾) Air(40 micr
詳細介紹

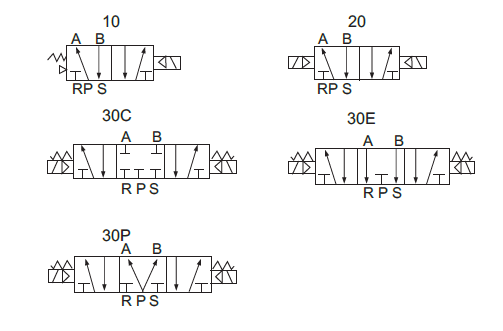

圖形符號 Graphic symbol
標準規格 Standard specification
型號說明 Model expressing methods
流量特性 Flow characteristic
外形尺寸圖(mm) Outline dimension drawing
標準規格 Standard specification
| 型號 Model | 4V110-M5 | 4V120-M5 | 4V130C-M5 | 4V130E-M5 | 4V130P-M5 | 4V110-06 | 4V120-06 | 4V130C-06 | 4V130E-06 | 4V130P-06 | |||||||||||
| 工作介質 Working-Medium | 空氣(40米濾綱過濾) Air(40 micron cleaned) | ||||||||||||||||||||
| 動作方式 Motion pattern | 內部先導式 Internal pilot | ||||||||||||||||||||
| 位置數碼相機 Position number |
五口二位 Five-mouth two-position |
五口二位 Five-mouth two-position |
五口二位 Five-mouth two-position |
五口二位 Five-mouth two-position |
|||||||||||||||||
| 有效截面積 Efective sectional area(mm ) | 5.5mm2(Cv=0.31) | 5mm2(Cv=0.28) | 12mm2(Cv=0.67) | 9mm2(Cv=0.50) | |||||||||||||||||
| 接管口徑 Adapter's caliber | 進氣(air-in)=出氣(air-out)=排氣(exhausting)=M5 | 進氣(air-in)=出氣(air-out)=排氣(exhausting)=PT1/8 | |||||||||||||||||||
| 潤滑 Lubrication | 不需要No required | ||||||||||||||||||||
| 使用壓力 Working-pressure | 1.5~8.0kgf/cm2 | ||||||||||||||||||||
| 最大耐壓力 Biggest withstanding pressure | 12kgf/cm2 | ||||||||||||||||||||
| 工作溫度 Ambient temperature | -5~60℃(23~140°F) | ||||||||||||||||||||
| 電壓變動范圍 Voltage range | ±10% | ||||||||||||||||||||
| 耗電量 Power consumption | AC:3.0VA DC:2.5W | ||||||||||||||||||||
| 絕緣性 Isulation | IP65(DIN40050) | ||||||||||||||||||||
| 保護等級 Protection class | F級 Class F | ||||||||||||||||||||
| 接電型式 Electrifying model | 直接出線式或端子式 Lead or Box type | ||||||||||||||||||||
| 最高動作頻率 Highest action frequency | 每秒五次 5/Sec | 每秒三次 3/Sec | 每秒五次 5/Sec | 每秒三次 3/Sec | |||||||||||||||||
| 最短勵磁時間 Response time | 0.05秒(S) | ||||||||||||||||||||
| 重量 Weinht | 120g | 175g | 200g | 200g | 200g | 120g | 175g | 200g | 200g | 200g | |||||||||||

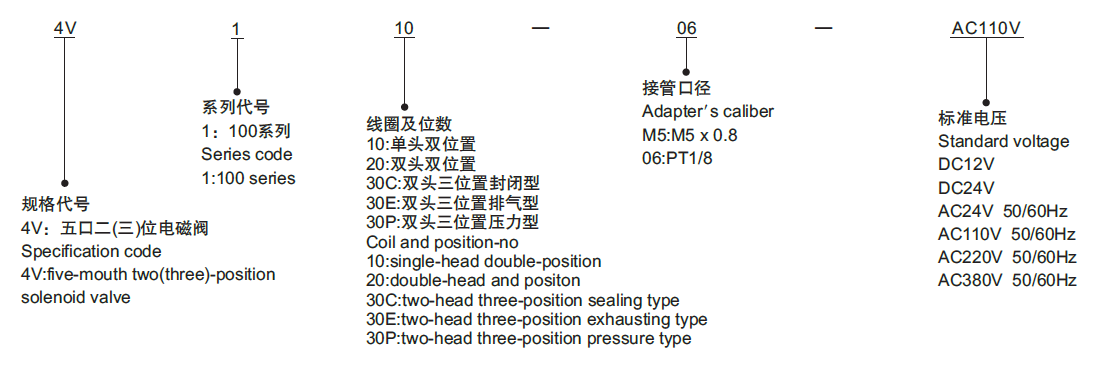

型號說明 Model expressing methods

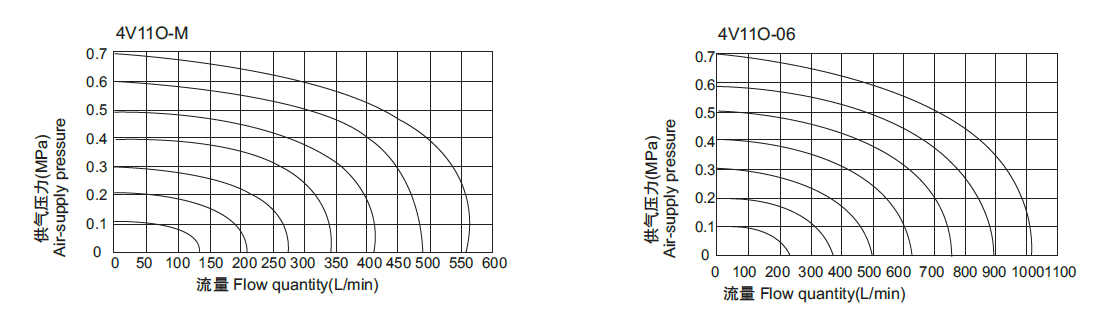

流量特性 Flow characteristic

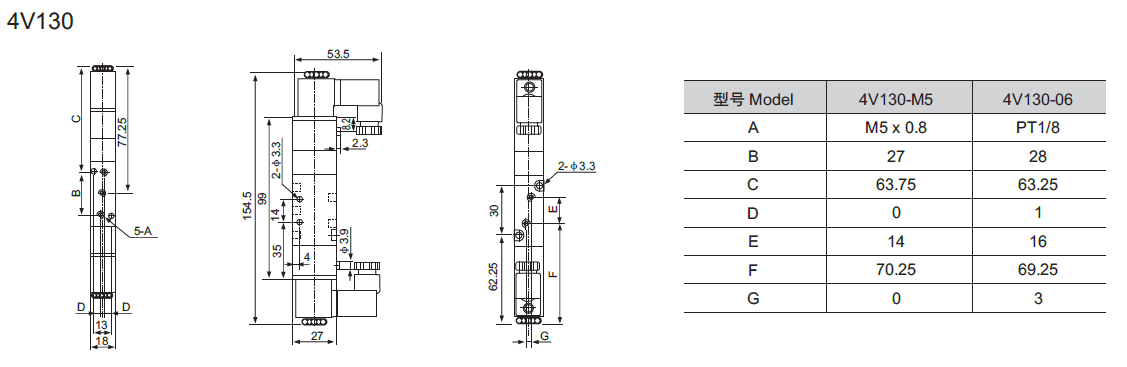

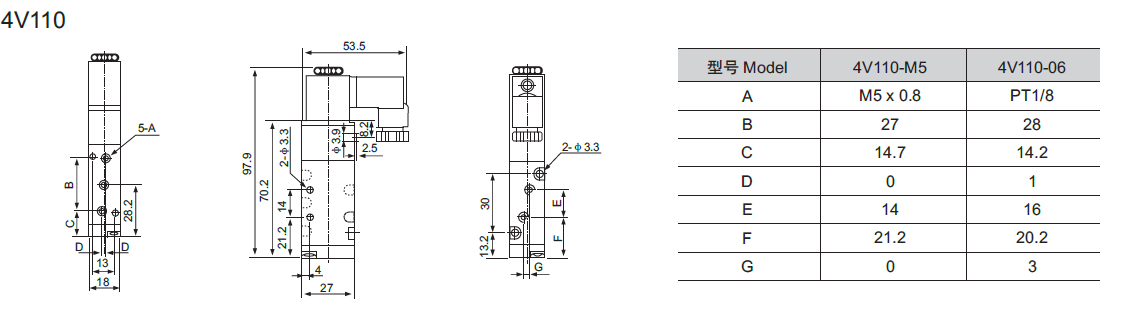

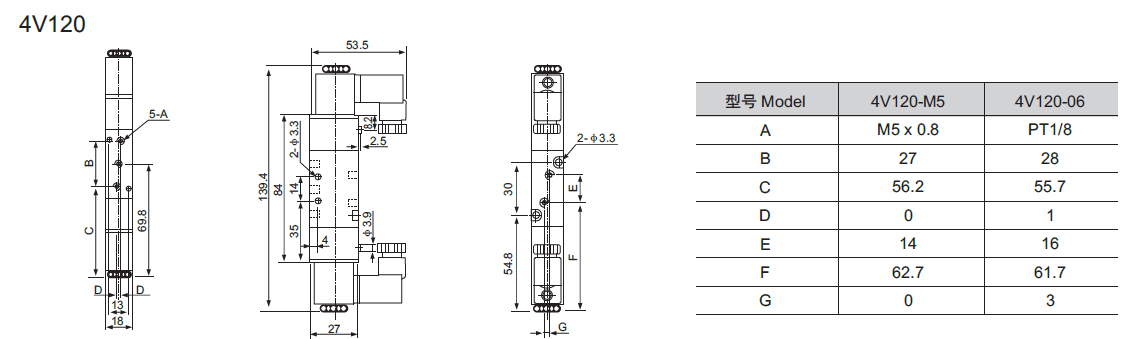

外形尺寸圖(mm) Outline dimension drawing
