- 產品編號:SYCIF-16421870
- 產品名稱:氣控閥
- 產品型號:3A100系列
- 所屬類別:>>氣控閥
- 品牌:上海儀川儀表廠(上海儀川儀表廠)
- 銷售單位:上海儀川儀表銷售有限公司
圖形 符 號 Graphic symbol 標準規格 Standard specification 型號 Model 3V210-06 3V220-06 3V210-08 3V220-08 工作介質 Working-medium 空氣(經40微米濾綱過濾) Air(40 micron cleaned) 動作方式 Motion pattern 外部先導式
詳細介紹

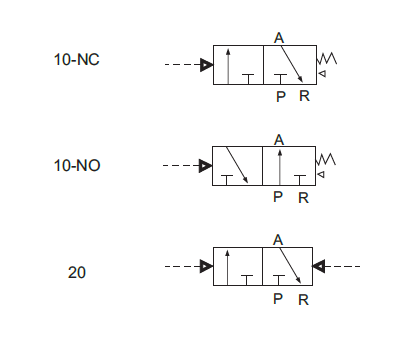

圖形符號 Graphic symbol
標準規格 Standard specification
型號說明 Model expressing methods
流量特性 Flow characteristic
外形尺寸圖(mm) Outline dimension drawing
標準規格 Standard specification
| 型號 Model | 3V210-06 | 3V220-06 | 3V210-08 | 3V220-08 | |
| 工作介質 Working-medium | 空氣(經40微米濾綱過濾) Air(40 micron cleaned) | ||||
| 動作方式 Motion pattern | 外部先導式 Internal pilot | ||||
| 接管口徑 Adapter＇s c aliber | 進氣(air-in)=出氣(air-out)=M5 | 進氣(air-in)=出氣(air-out)=PT1/4 | |||
| 位置數 The position countion | 三口二位Three-mouth two-position | ||||
| 工作溫度 Ambient temperature | -5~60℃(23~140°F) | ||||
| 有效截面積 Effective section area | 55mm2(Cv=0.31) | 12mm2(Cv=0.67) | |||
| 潤滑 Lubrication | 不需要No required | ||||
| 使用壓力 Working-pressure | 1.5~8.0kgf/cm2 | ||||
| 最大耐壓力 Biggest withstanding pressure | 12kgf/cm2 | ||||
| 本體材質 Body material | 鋁合金 Al alloy | ||||
| 最高動作頻率 Highest action frequency | 每秒五次 5/Sec | ||||

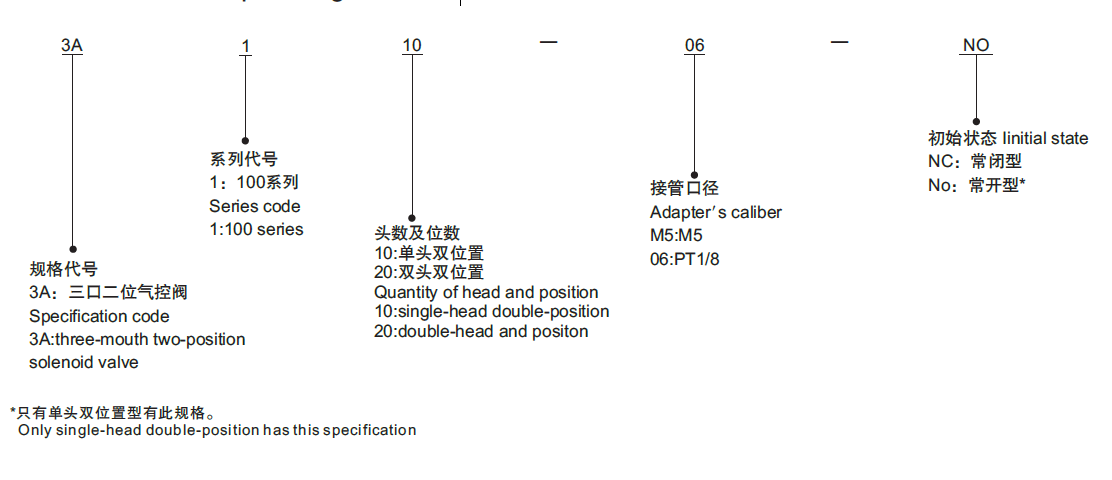

型號說明 Model expressing methods
流量特性 Flow characteristic

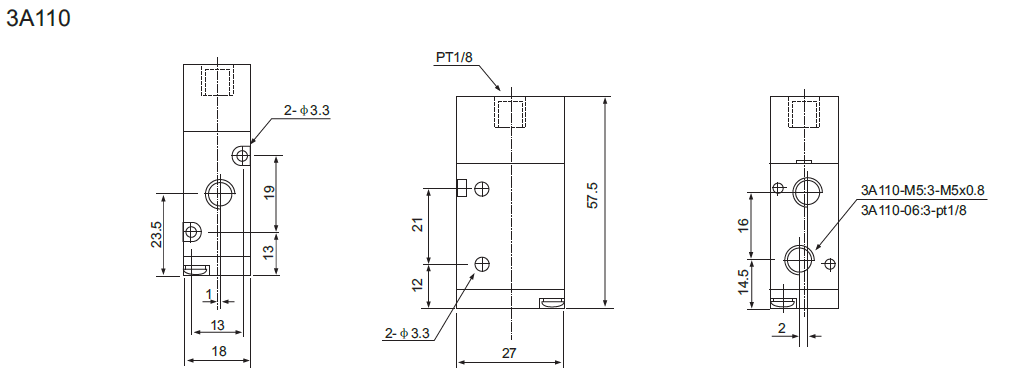

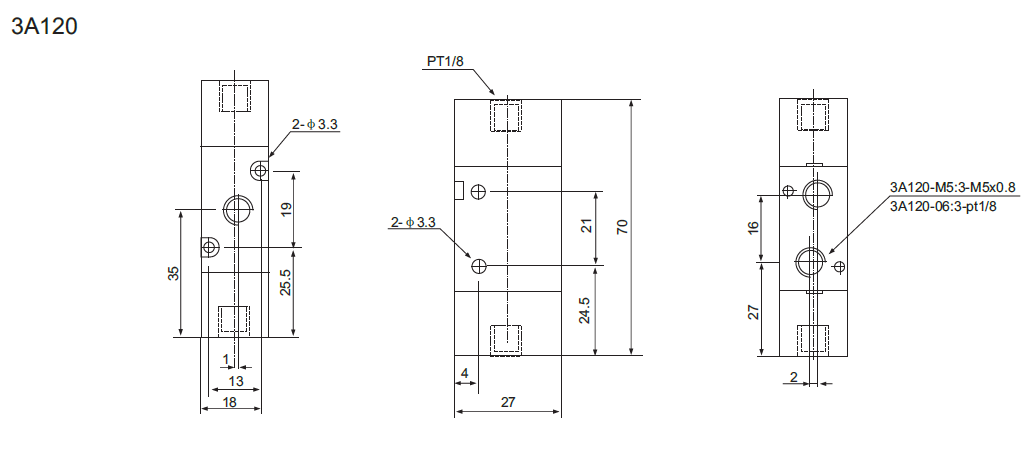

外形尺寸圖(mm) Outline dimension drawing
