- 產品編號:SYCIF-1643187187
- 產品名稱:氣控閥
- 產品型號:3A200系列
- 所屬類別:>>氣控閥
- 品牌:上海儀川儀表廠(上海儀川儀表廠)
- 銷售單位:上海儀川儀表銷售有限公司
圖形符號 Graphic symbol 標準規格 Standard specification 型號 Model 3A210-06 3A220-06 3A210-08 3A220-08 工作介質 Working-Medium 空氣(經40微米濾綱過濾) Air(40 micron cleaned) 動作方式 Motion pattern 外部控制 Out
詳細介紹

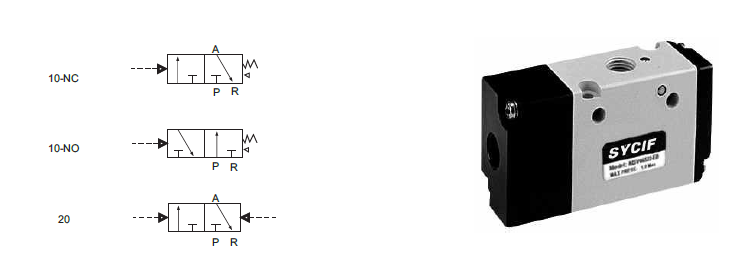

圖形符號 Graphic symbol
標準規格 Standard specification

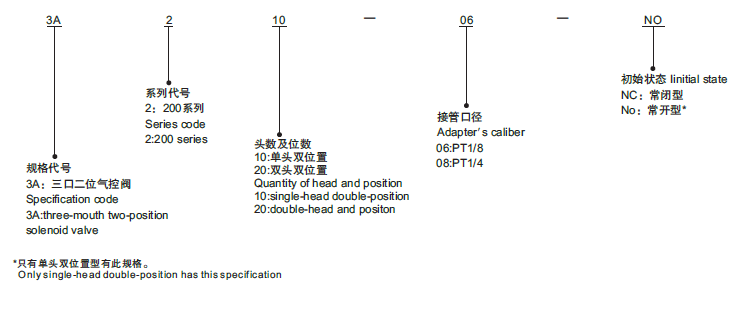

型號說明 Model expressing methods

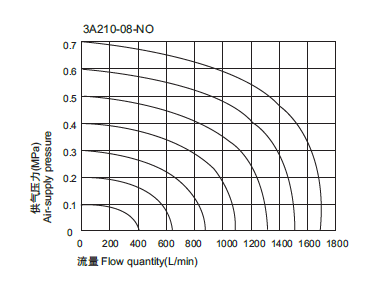

流量特性 Flow characteristic

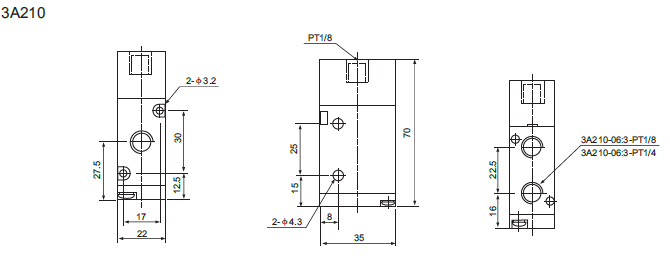

外形尺寸圖(mm) Outline dimension drawing
標準規格 Standard specification
| 型號 Model | 3A210-06 | 3A220-06 | 3A210-08 | 3A220-08 | |
| 工作介質 Working-Medium | 空氣(經40微米濾綱過濾) Air(40 micron cleaned) | ||||
| 動作方式 Motion pattern | 外部控制 Outside control | ||||
| 接管口徑 Adapter＇s c aliber | 進氣(air-in)=出氣(air-out)=PT1/8 | 進氣(air-in)=出氣(air-out)=PT1/4 | |||
| 位置數 Position number | 三口二位 Three-mouth two-position | ||||
| 工作溫度 Ambient temperature | -5~60℃(23~140°F) | ||||
| 有效截面積 Effective section area | 14mm2(Cv=0.78) | 16mm2(Cv=0.89) | |||
| 潤滑 Lubrication | 不需要No required | ||||
| 使用壓力 Working-pressure | 1.5~8.0kgf/cm2 | ||||
| 最大耐壓力 Biggest withstanding pressure | 12kgf/cm2 | ||||
| 本體材質 Body material | 鋁合金 Al alloy | ||||
| 最高動作頻率 Highest action frequency | 每秒五次 5/Sec | ||||
型號說明 Model expressing methods
流量特性 Flow characteristic

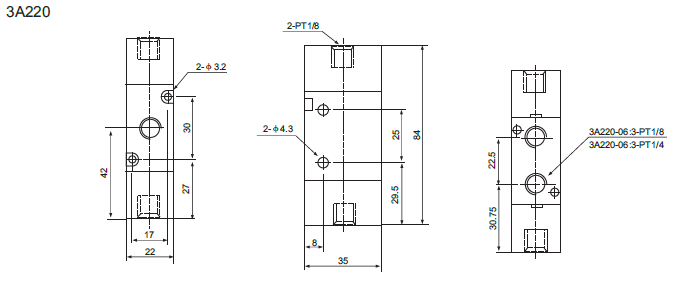

外形尺寸圖(mm) Outline dimension drawing
