- 產品編號:SYCIF-1646187187
- 產品名稱:氣控閥
- 產品型號:4A200系列
- 所屬類別:>>氣控閥
- 品牌:上海儀川儀表廠(上海儀川儀表廠)
- 銷售單位:上海儀川儀表銷售有限公司
圖形 符 號 Graphic symbol 標準規格 Standard specification 型號 Model 4A210-06 4A220-06 4A230C-06 4A230E-06 4A230P-06 4A210-08 4A220-08 4A230C-08 4A230E-08 4A230P-08 工作介質 Working-Medium 空氣(經40微米濾綱過濾) Air(4
詳細介紹

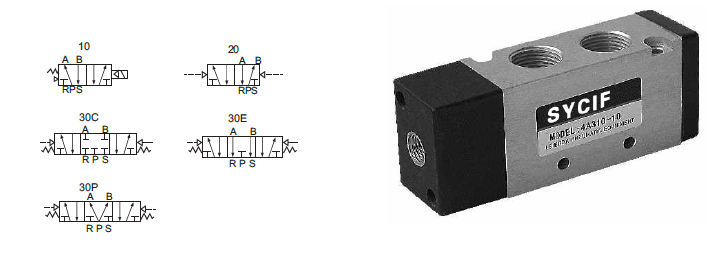

圖形符號 Graphic symbol
標準規格 Standard specification
型號說明 Model expressing methods
流量特性 Flow characteristic
外形尺寸圖(mm) Outline dimension drawing
標準規格 Standard specification
| 型號 Model | 4A210-06 | 4A220-06 | 4A230C-06 | 4A230E-06 | 4A230P-06 | 4A210-08 | 4A220-08 | 4A230C-08 | 4A230E-08 | 4A230P-08 | ||||||||||||
| 工作介質 Working-Medium | 空氣(經40微米濾綱過濾) Air(40 micron cleaned) | |||||||||||||||||||||
| 動作方式 Motion pattern | 外部控制 Outside control | |||||||||||||||||||||
| 接管口徑 Adapter＇s c aliber | 進氣(air-in)=出氣(air-out)=排氣(exhausting)=PT1/8 | 進氣(air-in)=出氣(air-out)=PT1/4 排氣(exhausting)=PT1/8 | ||||||||||||||||||||
| 位置數 Position number |
五口二位 five-mouth two-position |
五口二位 five-mouth two-position |
五口二位 five-mouth two-position |
五口二位 five-mouth two-position |
||||||||||||||||||
| 工作溫度 Ambient temperature | -5~60℃(23~140°F) | |||||||||||||||||||||
| 有效截面積 Effective section area | 14mm2(Cv=0.78) | 12mm2(Cv=0.67) | 16mm2(Cv=0.89) | 12mm2(Cv=0.67) | ||||||||||||||||||
| 潤滑 Lubrication | 不需要No required | |||||||||||||||||||||
| 使用壓力 Working-pressure | 1.5~8.0kgf/cm2 | |||||||||||||||||||||
| 最大耐壓力 Biggest withstanding pressure | 12kgf/cm2 | |||||||||||||||||||||
| 本體材質 Body material | 鋁合金 Al alloy | |||||||||||||||||||||
| 最高動作頻率 Highest action frequency | 每秒五次 5/Sec | 每秒三次 3/Sec | 每秒五次 5/Sec | 每秒三次 3/Sec | ||||||||||||||||||
| 重量 Weight | 220g | 320g | 400g | 400g | 400g | 220g | 320g | 400g | 400g | 400g | ||||||||||||

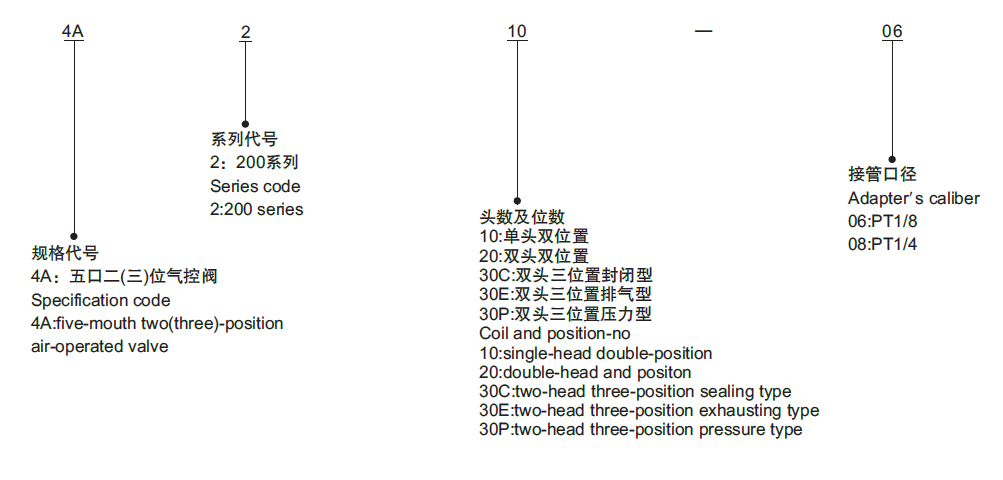

型號說明 Model expressing methods

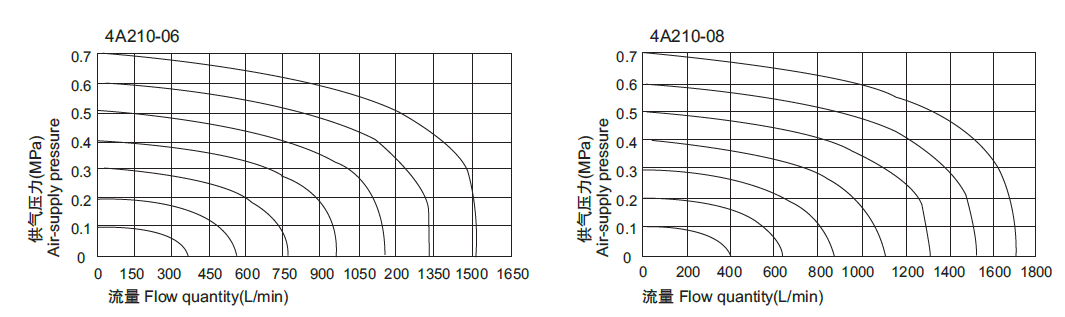

流量特性 Flow characteristic

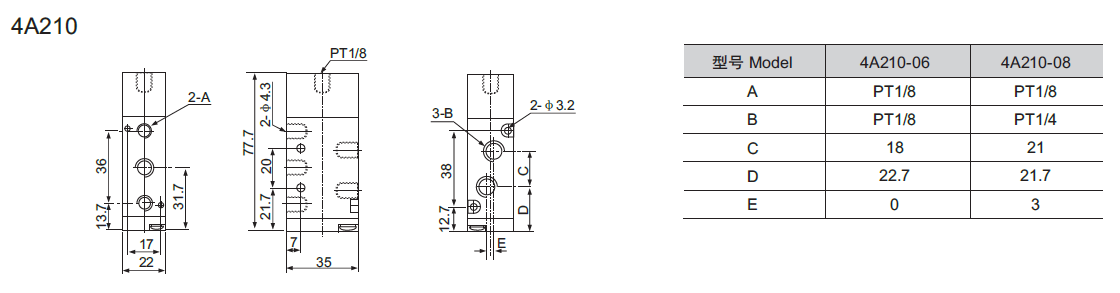

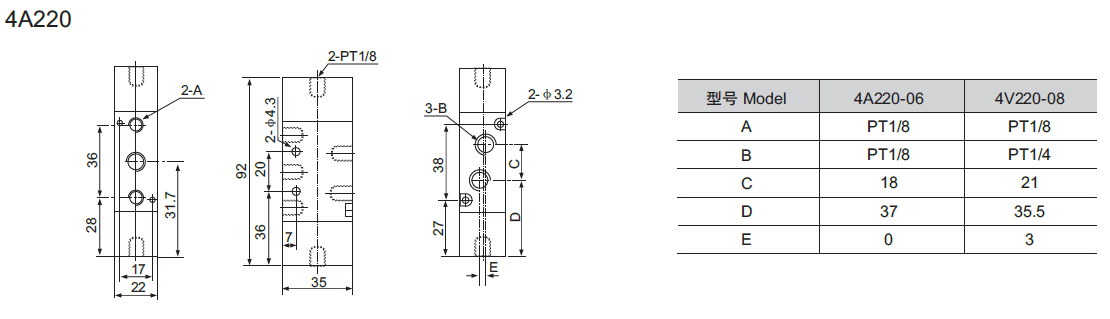

外形尺寸圖(mm) Outline dimension drawing
