- 產品編號:SYCIF-1648187187
- 產品名稱:氣控閥
- 產品型號:4A400系列
- 所屬類別:>>氣控閥
- 品牌:上海儀川儀表廠(上海儀川儀表廠)
- 銷售單位:上海儀川儀表銷售有限公司
圖形 符 號 Graphic symbol 標準規格 Standard specification 型號 Model 4A410-15 4A420-15 4A430C-15 4A430E-15 4A430P-15 工作介質 Working-Medium 空氣(經40微米濾綱過濾) Air(40 micron cleaned) 動作方式 Motion pattern 外部
詳細介紹

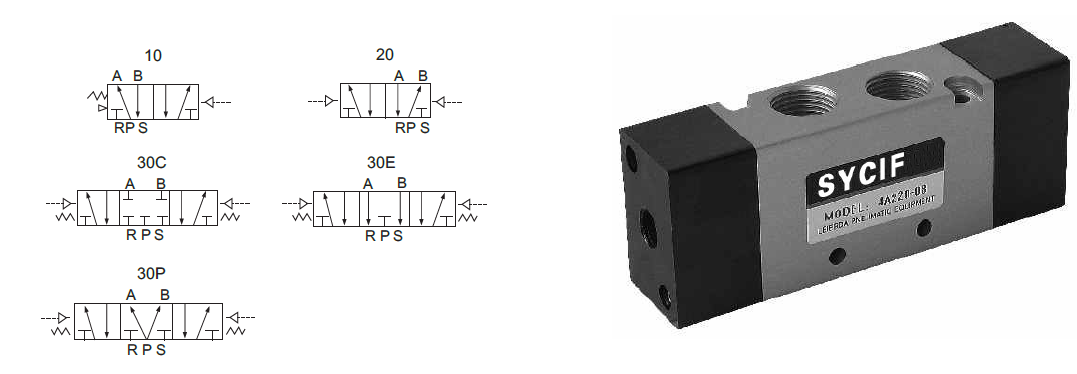

圖形符號 Graphic symbol
標準規格 Standard specification
型號說明 Model expressing methods
外形尺寸圖(mm) Outline dimension drawing
標準規格 Standard specification
| 型號 Model | 4A410-15 | 4A420-15 | 4A430C-15 | 4A430E-15 | 4A430P-15 | ||
| 工作介質 Working-Medium | 空氣(經40微米濾綱過濾) Air(40 micron cleaned) | ||||||
| 動作方式 Motion pattern | 外部控制 Outside control | ||||||
| 接管口徑 Adapter＇s c aliber | 進氣(air-in)=出氣(air-out)=排氣(exhausting)=PT1/4 | 進氣(air-in)=出氣(air-out)=PT3/8 排氣(exhausting)=PT1/4 | |||||
| 位置數 Position number |
五口二位 five-mouth two-position |
五口二位 five-mouth two-position |
五口二位 five-mouth two-position |
五口二位 five-mouth two-position |
|||
| 工作溫度 Ambient temperature | -5~60℃(23~140°F) | ||||||
| 有效截面積 Effective section area | 25mm2(Cv=1.39) | 18mm2(Cv=1.00) | 30mm2(Cv=1.67) | 18mm2(Cv=1.00) | |||
| 潤滑 Lubrication | 不需要No required | ||||||
| 使用壓力 Working-pressure | 1.5~8.0kgf/cm2 | ||||||
| 最大耐壓力 Biggest withstanding pressure | 12kgf/cm2 | ||||||
| 本體材質 Body material | 鋁合金 Al alloy | ||||||
| 最高動作頻率 Highest action frequency | 每秒三次 3/Sec | ||||||
| 重量 Weight | 590g | 770g | 770g | 770g | 770g | ||

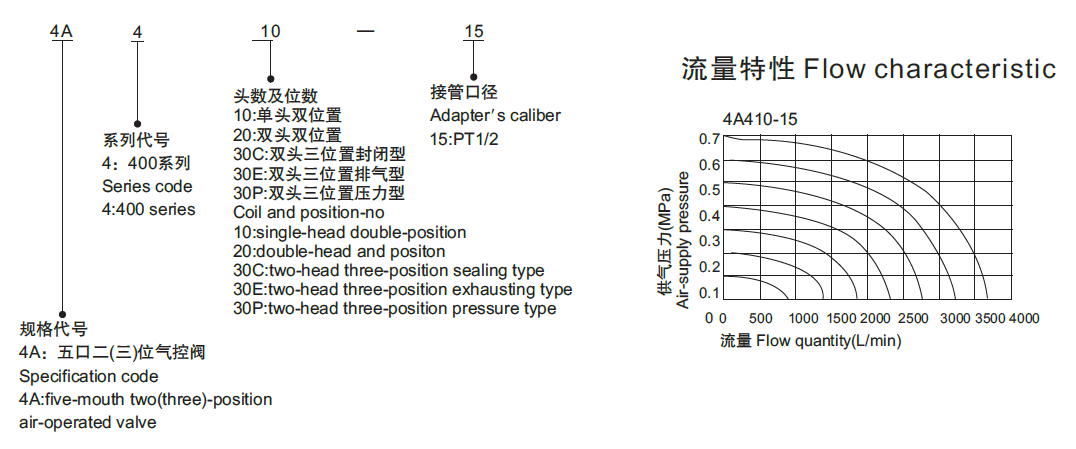

型號說明 Model expressing methods

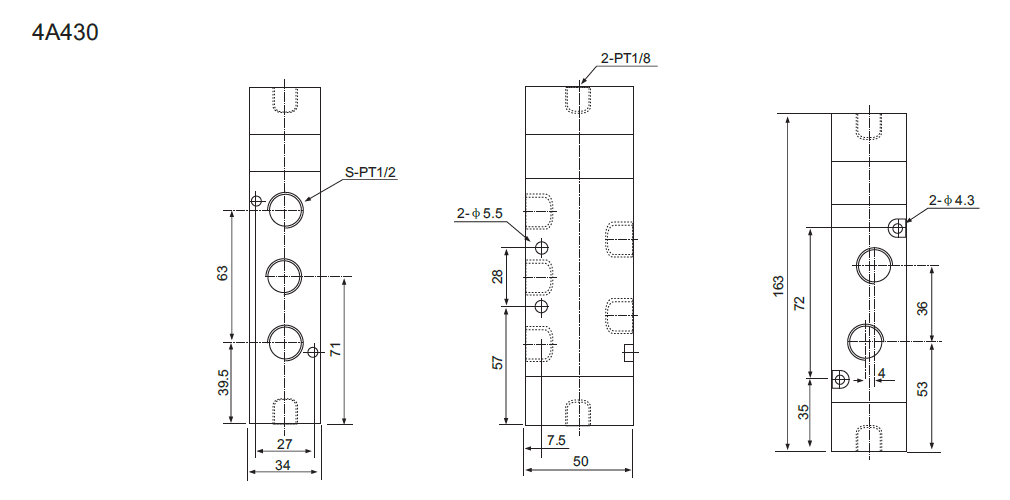

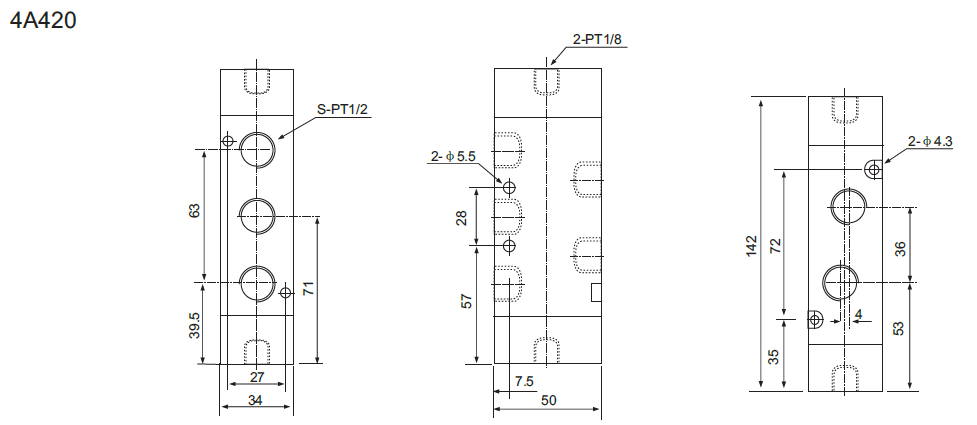

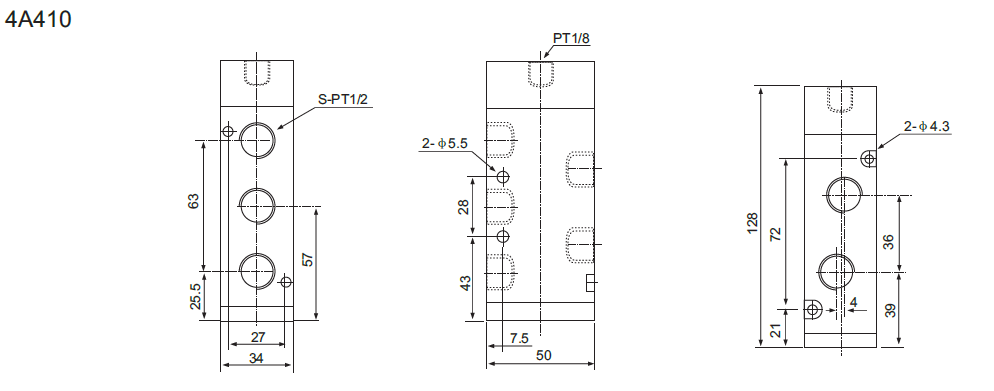

外形尺寸圖(mm) Outline dimension drawing
