- 產品編號:SYCIF-16491860
- 產品名稱:電磁閥
- 產品型號:VF3000系列
- 所屬類別:>>電磁閥
- 品牌:上海儀川儀表廠(上海儀川儀表廠)
- 銷售單位:上海儀川儀表銷售有限公司
圖形符號 Graphic symbol 標準規格 Standard specification 流體 Fluids 空氣 Air 環境及液體溫度 Environment fluid temperature 最高50℃ Max 50℃ *潤滑 Lubrication 不需要 Do not need 手動操作 Hand operated 螺絲刀鎖
詳細介紹
圖形符號 Graphic symbol
標準規格 Standard specification
* 若需要潤滑請用透平1號油ISOVG32。
If needing lubrication,please use turbine No oil ISOVG32.
電磁線圈規格 Electromagnetic coil specification
* 另有非標準電壓可供選擇。
There is other non-standard volt for being selected
注1)□-代表使用電壓
Note 1)□-denotes working pressure.
3=110V
4=220VAC
5=24VDC
6=12VDC
△-代表接電方式
G=直接出線式(引線長300mm)
D=DIN插座式
DZ=DIN插座式
帶有指標燈和過壓抑制器
△-Means electrification way
G=Directly coil-out type(lead wire＇length 300mm)
D=DIN socket type
DZ=DIN socket type
With indication lamp and over-volt suppressor
訂貨舉例：1)需要2位5通單線圈，電壓120VDC，DIN插座式；正確型號：VF3130-6DB-02
2)需要3位5通(中央加壓)，電壓：220VAC，G直接引線；正確型號：VF3530-4GB-02
Order instance:1)need two-position five-way single coil, volt being 120VDC,DIN socket type: correct model:VF3130-6DB-02;
2)need three-poditon five-way (center boost),volt:220VAC,G directly leading; correct model:VF3530-4GB-02.

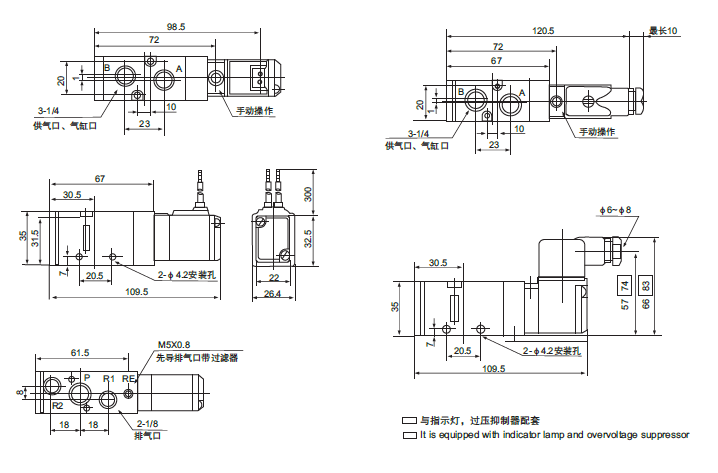

外形尺寸圖(mm) Overall dimension drawing
直接出線式(G) Directly coil-out type(G) DIN插座式(D) DIN socket type(D)
標準規格 Standard specification
| 流體 Fluids | 空氣 Air |
| 環境及液體溫度 Environment & fluid temperature | 最高50℃ Max 50℃ |
| *潤滑 Lubrication | 不需要 Do not need |
| 手動操作 Hand operated | 螺絲刀鎖定型 Locking-type after screw drier press down |
| 抗震動 Resistance to shock | 30G/5G(8.3~2000Hz) 30G/5G(8.3~2000Hz) |
| 密封 Sealed | 防灰塵 Dust proof |
* 若需要潤滑請用透平1號油ISOVG32。
If needing lubrication,please use turbine No oil ISOVG32.
電磁線圈規格 Electromagnetic coil specification
| 接電方式 Electrification type | 直接出線式(G)，DIN插座工(D) Directly coil-out type(G),DIN socket type (D) | |
| *標準電壓 Standard voltage | 交流：110V，200V(50HZ) 直流：12V,24V AC: 110V，200V(50HZ) DC:12V,24V | |
| 容允電壓變動范圍 Permitted volt fluctuation range | 額定電壓：-15%+10% -15%+10% of rated voltage | |
| 絕緣 Insulation | B級或相同等級 B class or same class | |
|
功能消耗 Power consumption |
交流 AC | 起動：5.6VA,持續：3.4VA Start:5.6VA,Lasting:3.4VA |
| 直流 DC | 1.8W/2W(帶指示燈) 1.8W/2W(With indication lamp) | |
| 過壓抑制器 Over-volt suppressor | 交流：壓敏電阻，直流：二極管 AC:voltage dependent resistor,DC:diode | |
| 指標燈 Indication lamp | 交流：氖燈，直流：發光二極管 AC:neon lamp,DC:luminous diode | |
There is other non-standard volt for being selected
| 型號 Model |
位置數 Places number |
電磁線圈 Magnetic coil |
操作壓力范圍 Operation pressure range kgf/cm3(Mpa) |
反應時間 Pesponse time(ms) |
最高操作頻率(次/s) The highest action frequency(times/sec.) |
接管口徑 Adapter diameter |
有效斷面積 mm2(cv值) Effective section area |
重量 Weight (kgf) |
| VF3130-□△B-02 | 2 | 單線圈 Single coil | 1.5~9(0.15~0.9) | ≤30 | 5 | 1/4 | 17.1(0.95) | 0.21 |
| VF3230-□△B-02 | 2 | 雙線圈 Double coil | 1~9(0.1~0.9) | ≤30 | 5 | 17.1(0.95) | 0.29 | |
| VF3330-□△B-02 | 3 |
雙(中央封閉) double(middle position closeing) |
1~9(0.1~0.9) | ≤50 | 3 | 13.5(0.75) | 0.42 | |
| VF3430-□△B-02 | 3 |
雙(中央排氣) double(middle position exhaust) |
1~9(0.1~0.9) | ≤50 | 3 | 17.1(0.95) | 0.42 | |
| VF3530-□△B-02 | 3 |
雙(中央加壓) double(middle position pressurzing) |
1~9(0.1~0.9) | ≤50 | 3 | 16.2(0.9) | 0.42 |
注1)□-代表使用電壓
Note 1)□-denotes working pressure.
3=110V
4=220VAC
5=24VDC
6=12VDC
△-代表接電方式
G=直接出線式(引線長300mm)
D=DIN插座式
DZ=DIN插座式
帶有指標燈和過壓抑制器
△-Means electrification way
G=Directly coil-out type(lead wire＇length 300mm)
D=DIN socket type
DZ=DIN socket type
With indication lamp and over-volt suppressor
訂貨舉例：1)需要2位5通單線圈，電壓120VDC，DIN插座式；正確型號：VF3130-6DB-02
2)需要3位5通(中央加壓)，電壓：220VAC，G直接引線；正確型號：VF3530-4GB-02
Order instance:1)need two-position five-way single coil, volt being 120VDC,DIN socket type: correct model:VF3130-6DB-02;
2)need three-poditon five-way (center boost),volt:220VAC,G directly leading; correct model:VF3530-4GB-02.

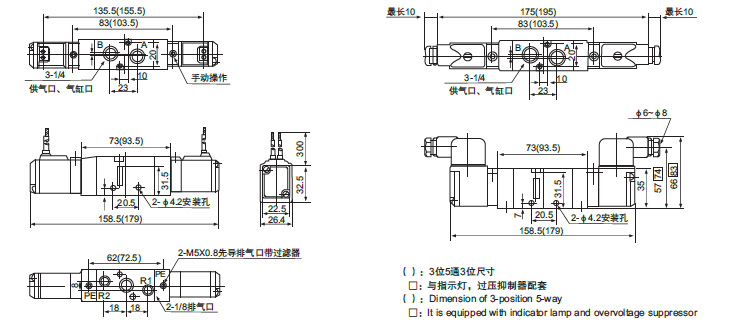

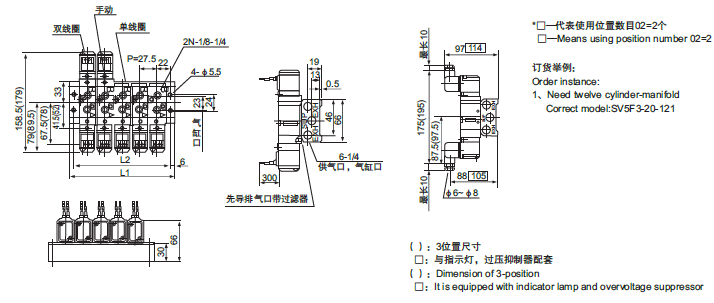

外形尺寸圖(mm) Overall dimension drawing
直接出線式(G) Directly coil-out type(G) DIN插座式(D) DIN socket type(D)
