上海儀川儀表廠聯系電話
  • 產品編號:SYCIF-16511860
  • 產品名稱:水閥系列二位二通電磁閥
  • 產品型號:2L
  • 所屬類別:>>電磁閥
  • 品牌:上海儀川儀表廠(上海儀川儀表廠)
  • 銷售單位:上海儀川儀表銷售有限公司
型號說明 Model expressing methods 圖形 符 號 Graphic symbol 標準規格 Standard specification 型號 Model 2L170-10 2L170-15 2L170-20 2L200-25 2L300-35 2L300-40 2L500-50 工作介質 Working-Medium 空氣、水、油、瓦斯 Air,
詳細介紹

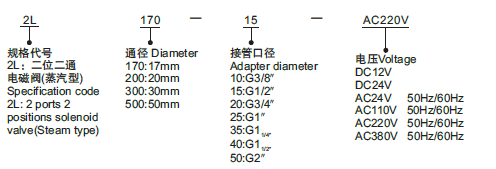

型號說明 Model expressing methods


圖形符號 Graphic symbol


標準規格 Standard specification
型號 Model 2L170-10 2L170-15 2L170-20 2L200-25 2L300-35 2L300-40 2L500-50
工作介質 Working-Medium 空氣、水、油、瓦斯 Air, water, oil, gas
動作方式 Action mode 先導式 Guide action type
型式 Style 常閉型 Normally closed
通徑 Diameter 17 20 25 20 35 50
CV值 CV flow factor 4.8 7.6 12 24 24 48
接管口徑 Adapter diameter G3/8″ G1/2″ G3/4″ G1″ G1/4″ G1/2″ G2″
使用流體粘滯度 Fluid viscosity 20 CST以下(Below)
使用壓力MPa Working-pressure 空氣、水、蒸汽：0.1~1.5 Air、water、oil、steam:0.1~1.5
耐壓MPa Proof pressure 2.25
工作溫度℃ Working temperature -5~80℃
使用電壓范圍 Rated voltage ran ±10%
閥體材質 Body material 黃銅 Brass
油封材質 Oil seal material PTEE

外形尺寸圖(mm) Outline dimension drawing



尺寸表 Dimension sheet
型號 Model A B C D K
2L170 125 42 146 82 G3/8″
2L170 125 42 146 82 G1/2″
2L170 125 42 146 82 G3/4″
2L200 136 52 162 90.5 G1″
2L300 148 74 185 111 G11/4″
2L300 148 74 185 111 G11/2″
2L500 176 86 223 163 G2″
