- 產品編號:SYCIF-1652186186
- 產品名稱:(大口徑)水閥系列二位二通直動式電磁閥
- 產品型號:2W
- 所屬類別:>>電磁閥
- 品牌:上海儀川儀表廠(上海儀川儀表廠)
- 銷售單位:上海儀川儀表銷售有限公司
型號說明 Model expressing methods 圖形 符 號 Graphic symbol 標準規格 Standard specification 型號 Model 2W160-10 2W160-15 2W200-20 2WH250-25 2WH350-35 2WH400-40 2WH500-50 工作介質 Working-Medium 空氣、水、油、瓦斯
詳細介紹

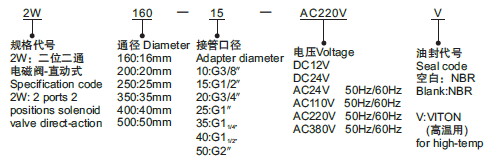

型號說明 Model expressing methods
圖形符號 Graphic symbol
標準規格 Standard specification
外形尺寸圖(mm) Outline dimension drawing
尺寸表 Dimension sheet
圖形符號 Graphic symbol
標準規格 Standard specification
| 型號 Model | 2W160-10 | 2W160-15 | 2W200-20 | 2WH250-25 | 2WH350-35 | 2WH400-40 | 2WH500-50 |
| 工作介質 Working-Medium | 空氣、水、油、瓦斯 Air, water, oil, gas | ||||||
| 動作方式 Action mode | 直動式 Straightly-action type | ||||||
| 型式 Style | 常閉型 Normally closed | ||||||
| 通徑 Diameter | 16 | 20 | 25 | 35 | 40 | 50 | |
| CV值 CV flow factor | 4.8 | 7.6 | 12 | 24 | 29 | 0.15 | |
| 接管口徑 Adapter diameter | G3/8″ | G1/2″ | G3/4″ | G1″ | G1/4″ | G1/2″ | G2″ |
| 使用流體粘滯度 Fluid viscosity | 20 CST以下(Below) | ||||||
| 使用壓力MPa Working-pressure | 空氣:0~0.7;水:0~0.5;油:0~0.5 Air:0~0.7 water:0~0.5 oil:0~0.5 | ||||||
| 耐壓MPa Proof pressure | 1.0 | ||||||
| 工作溫度℃ Working temperature | -5~80℃ | ||||||
| 使用電壓范圍 Rated voltage ran | ±10% | ||||||
| 閥體材質 Body material | 黃銅 Brass | ||||||
| 油封材質 Oil seal material | EBR,EPDM或VITON NBR,EPDM or VITION | ||||||

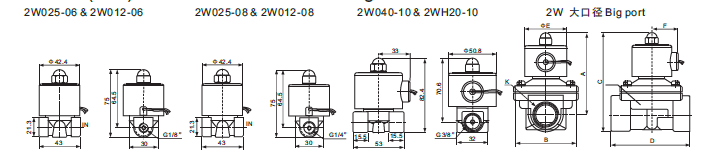

外形尺寸圖(mm) Outline dimension drawing
尺寸表 Dimension sheet
| 型號 Model | A | B | C | D | E | F | K |
| 2W160-10 | 101.5 | 57 | 117 | 69 | 50 | 36 | G3/8″ |
| 2W160-15 | 101.5 | 57 | 117 | 69 | 50 | 36 | G1/2″ |
| 2W200-20 | 107 | 57 | 123.5 | 73 | 50 | 36 | G3/4″ |
| 2WH250-25 | 111.5 | 73.5 | 134.5 | 99 | 50 | 36 | G1″ |
| 2WH350-35 | 142 | 95 | 172 | 123 | 70.5 | 56 | G11/4″ |
| 2WH400-40 | 142 | 95 | 172 | 123 | 70.5 | 56 | G11/2″ |
| 2WH500-50 | 172 | 123 | 209 | 168 | 70.5 | 56 | G2″ |
