- 產品編號:SYCIF-1654186186
- 產品名稱:手拉閥
- 產品型號:3R系列
- 所屬類別:>>電磁閥
- 品牌:上海儀川儀表廠(上海儀川儀表廠)
- 銷售單位:上海儀川儀表銷售有限公司
型號說明 Model expressing methods 圖形符號 Graphic symbol 標準規格 Standard specification 型號 Model 3R110-06 3R210-06 3R210-08 3R310-08 3R310-10 工作介質 Working-Medium 空氣 Air 位置數 Position number 三口二位 Th
詳細介紹

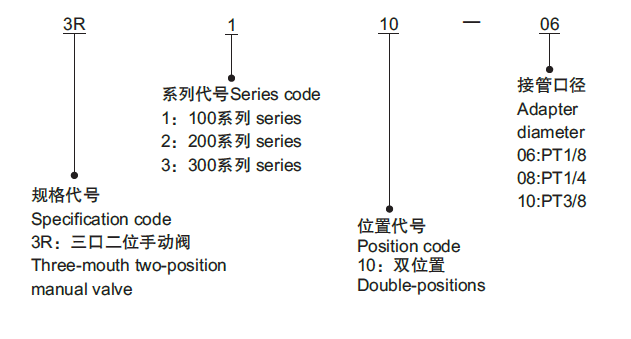

型號說明 Model expressing methods
圖形符號 Graphic symbol
標準規格 Standard specification
流量特性 Flow characteristic
外形尺寸圖(mm) Outline dimension drawing

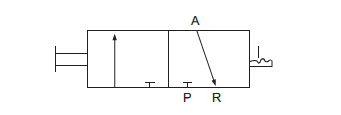

圖形符號 Graphic symbol
標準規格 Standard specification
| 型號 Model | 3R110-06 | 3R210-06 | 3R210-08 | 3R310-08 | 3R310-10 |
| 工作介質 Working-Medium | 空氣 Air | ||||
| 位置數 Position number | 三口二位 Three-mouth two-position | ||||
| 接管口徑 Adapter diameter | PT1/8 | PT1/4 | PT3/8 | ||
| 有效截面積 Effective section area | 12(0.67) | 14(0.78) | 16(0.89) | 25(1.39) | 30(1.67) |
| 使 用壓力范圍 Range of pressure applied | 0~18kgf/cm2 | ||||
| 保證耐壓力 Guaratee pressure with stand | 12kgf/cm2 | ||||
| 使 用溫度 范圍 Ambient temperature | -5~60℃ | ||||

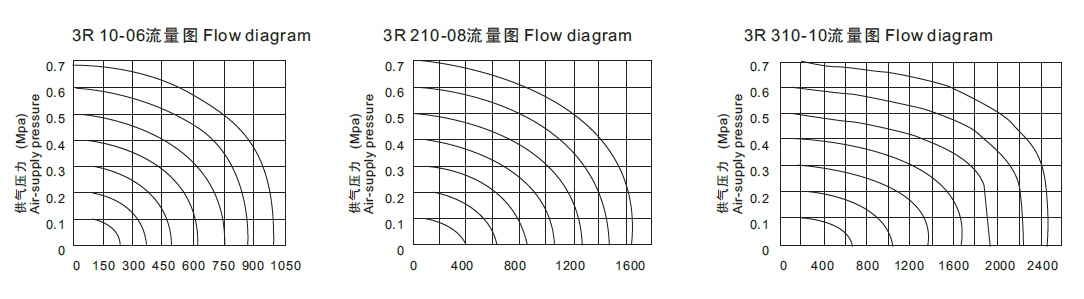

流量特性 Flow characteristic

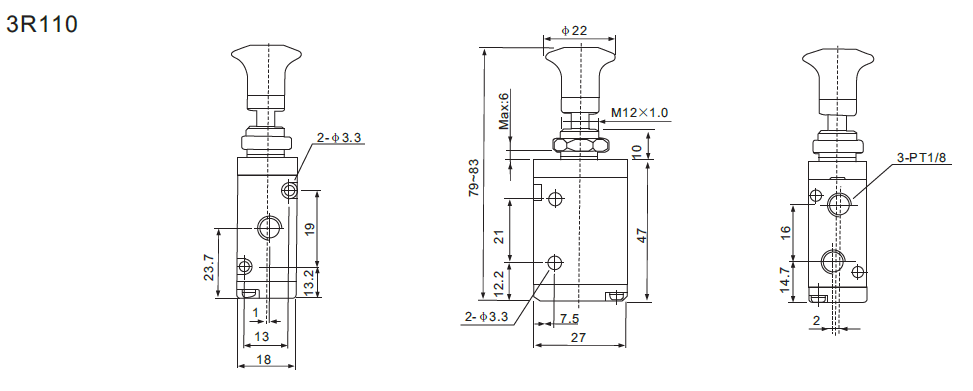

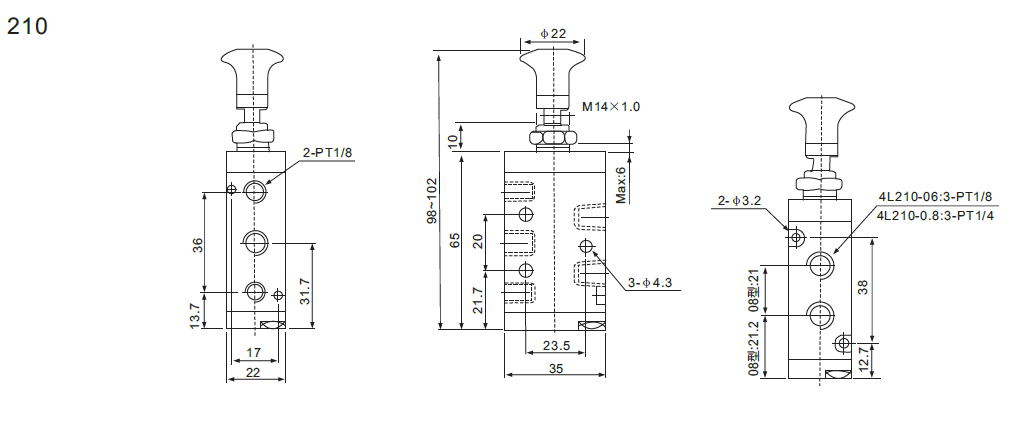

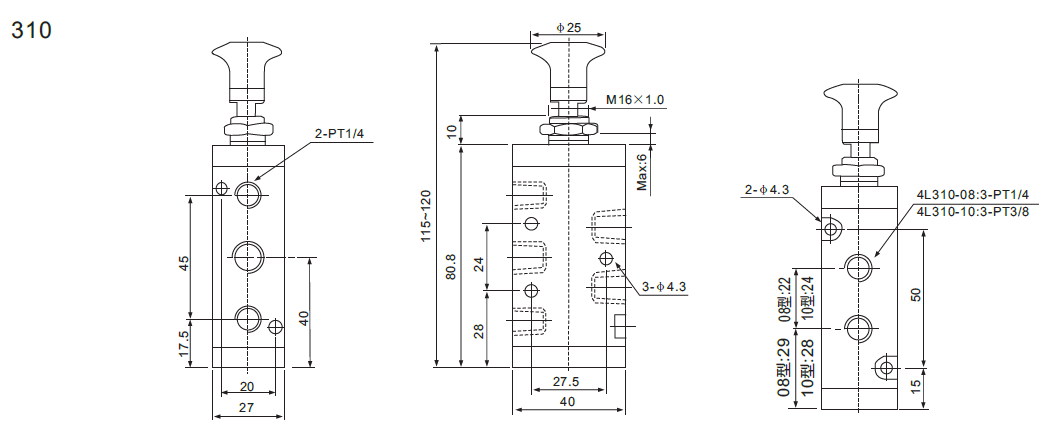

外形尺寸圖(mm) Outline dimension drawing
