- 產品編號:SYCIF-1656186186
- 產品名稱:手轉閥
- 產品型號:4HV系列
- 所屬類別:>>電磁閥
- 品牌:上海儀川儀表廠(上海儀川儀表廠)
- 銷售單位:上海儀川儀表銷售有限公司
圖形 符 號 Graphic symbol 型號說明 Model expressing methods 標準規格 Standard specification 型號 Model 4HV2□□-06 4HV2□□-08 4HV3□□-08 4HV3□□-10 4HV4□□-15 4HV4□□-20 工作介質 Working-Medium 空氣 Air 動
詳細介紹
圖形符號 Graphic symbol
型號說明 Model expressing methods
標準規格 Standard specification

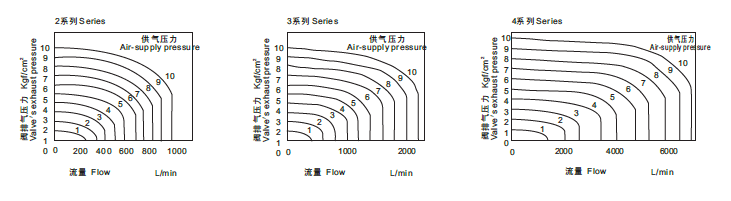

流量特性 Flow characteristic
外形尺寸圖(mm) Outline dimension drawing
面板安裝型 Panel installation type
閥體安裝型 Valve installation type

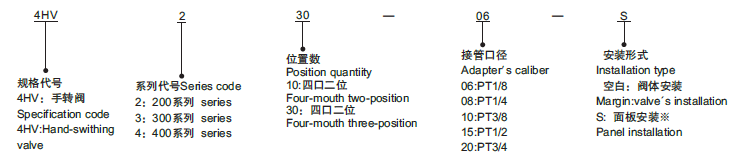

型號說明 Model expressing methods
標準規格 Standard specification
| 型號 Model | 4HV2□□-06 | 4HV2□□-08 | 4HV3□□-08 | 4HV3□□-10 | 4HV4□□-15 | 4HV4□□-20 |
| 工作介質 Working-Medium | 空氣 Air | |||||
| 動作方式 Motion pattern | 四口三位 Four-mouth three-position / 四口二位 Four-mouth two-position | |||||
| 位置數 Position number | PT1/8 | PT1/4 | PT3/8 | PT1/2 | PT3/4 | |
| 接管口徑 Adapter diameter | 14mm2(0.78) | 16mm2(0.89) | 14mm2(1.67) | 14mm2(1.83) | 14mm2(4.89) | 14mm2(5.27) |
| 有效截面積 Effective section area | 0~10kgf/cm2 | |||||
| 使 用壓力范圍 Range of pressure applied | ±10% | |||||
| 保證耐壓力 Guaratee pressure with stand | 15kgf/cm2 | |||||
| 使 用溫度 范圍 Ambient temperature | -5~60℃ | |||||
| 工作角度 The work angle | 90° | |||||
流量特性 Flow characteristic
外形尺寸圖(mm) Outline dimension drawing

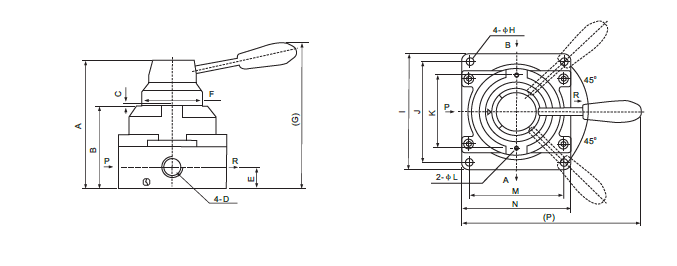

面板安裝型 Panel installation type

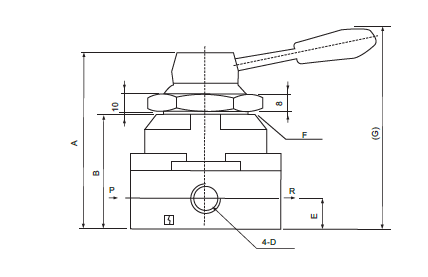

閥體安裝型 Valve installation type
|
型號/符號 Model/mark |
A | B | C | D | E | F | G | H | I | J | K | L | M | N | P |
| 4HV2□□-06 | 72.6 | 45 | 1.5 | PT1/8 | 11.5 | M34 | 92.5 | 5 | 62 | 49 | 40 | 3 | 49 | 62 | 120 |
| 4HV2□□-08 | 72.6 | 45 | 1.5 | PT1/4 | 11.5 | M34 | 92.5 | 5 | 62 | 49 | 40 | 3 | 49 | 62 | 120 |
| 4HV3□□-08 | 88.5 | 56 | 1.5 | PT1/4 | 13.5 | M40 | 104 | 6.6 | 74 | 62 | 51 | 3 | 74 | 74 | 140 |
| 4HV3□□-10 | 88.5 | 56 | 1.5 | PT3/8 | 13.5 | M40 | 104 | 6.6 | 74 | 62 | 51 | 3 | 74 | 74 | 140 |
| 4HV4□□-15 | 110.3 | 72 | 2 | PT1/2 | 18 | M52 | 126 | 6.6 | 102 | 89 | 64 | 3 | 94 | 94 | 160 |
| 4HV4□□-20 | 110.3 | 72 | 2 | PT3/4 | 18 | M52 | 126 | 6.6 | 102 | 89 | 64 | 3 | 94 | 94 | 160 |
