  • 產品編號:SYCIF-1657186186
  • 產品名稱:手閥系列
  • 產品型號:4H
  • 所屬類別:>>電磁閥
  • 品牌:上海儀川儀表廠(上海儀川儀表廠)
  • 銷售單位:上海儀川儀表銷售有限公司
型號說明 Model expressing methods 圖形 符 號 Graphic symbol 標準規格 Standard specification 型號 Model 4H210-06 4H210-08 4H310-08 4H310-10 工作介質 Working-pressure 空氣、水、油 Air、Water、Oil 動作形式 Motion
詳細介紹

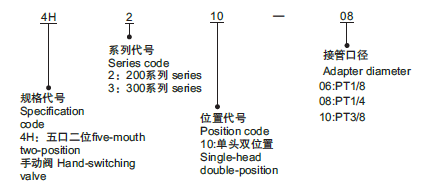

型號說明 Model expressing methods


圖形符號 Graphic symbol



標準規格 Standard specification

型號 Model 4H210-06 4H210-08 4H310-08 4H310-10
工作介質 Working-pressure 空氣、水、油 Air、Water、Oil
動作形式 Motion pattern 直動式 Straightly-action type
有效截面積 Effective section area 14mm2(CV=0.78) 16mm2(CV=0.89) 25mm2(CV=1.39) 30mm2(CV=1.67)
接管口徑 Adapter diameter 進氣air-in=PT1/8
出氣air-out=PT1/8
排氣exhausting=PT1/8		 進氣air-in=PT1/4
出氣air-out=PT1/4
排氣exhausting=PT1/8		 進氣air-in=PT1/4
出氣air-out=PT1/4
排氣exhausting=PT1/4		 進氣air-in=PT3/8
出氣air-out=PT3/8
排氣exhausting=PT1/4
使 用壓力范圍 Rang of pressure applied 0~8bar(10~8kgf/cm2)
使用溫度 范圍 Ambient temperature -5~60℃
潤滑 Lubricate 20CST以下 Below 20CST
操作搖擺度 Operate the sway degree ±15°

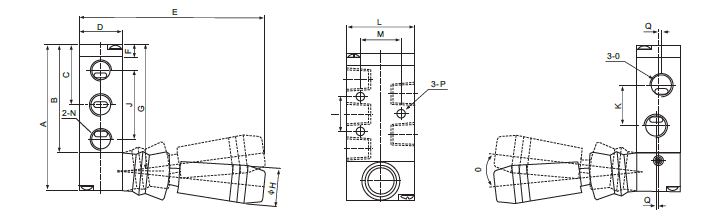

外形尺寸圖(mm) Outline dimension drawing



型號/符號
Model/mark		 A B C D E F G H I J K L M N O C Q 0
4H210-06 76.7 56.5 31.5 22 95 6.5 66.5 φ19 20 36 18 35 23.5 PT1/8 PT1/8 φ4.3 - 15.8
4H210-08 76.7 56.5 31.5 22 95 6.5 66.5 φ19 20 36 21 35 23.5 PT1/8 PT1/4 φ4.3 1.5 15.8
4H310-08 92.5 72.5 40 27 100 7.5 82.5 φ19 24 45 22 40 27.5 PT1/4 PT1/4 φ4.3 - 17.5
4H310-10 92.5 72.5 40 27 100 7.5 82.5 φ19 24 45 24 40 27.5 PT1/4 PT3/8 φ4.3 2 17.5
