- 產品編號:SYCIF-1659186186
- 產品名稱:腳踏閥
- 產品型號:FV系列
- 所屬類別:>>電磁閥
- 品牌:上海儀川儀表廠(上海儀川儀表廠)
- 銷售單位:上海儀川儀表銷售有限公司
通 用 范圍 General use range 用腳的踩踏閥制閥，廣泛應用于各種氣動系統中，操作力小，解放雙手， 二位三通的R、P口可互換，使常閉轉化為常開。 The foot valve is vastly applied to various pne
詳細介紹
通用范圍 General use range
用腳的踩踏閥制閥，廣泛應用于各種氣動系統中，操作力小，解放雙手，
二位三通的R、P口可互換，使常閉轉化為常開。
The foot valve is vastly applied to various pneumatic system,operationforce
being small、emancipate worker＇s hands,the,R、P mouth of
two-position three-way can be exchanged each other and changing NC
into NO state.

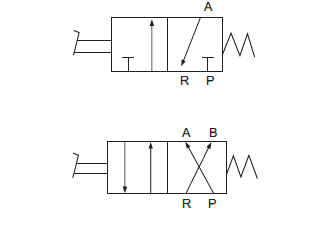

圖形符號 Graphic symbol
標準規格 Standard specification
標準規格 Standard specification

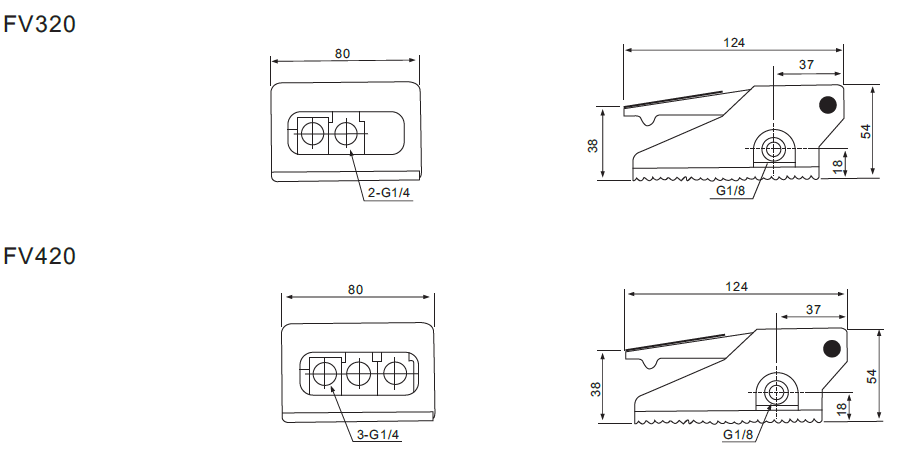

外形尺寸圖(mm) Outline dimension drawing
用腳的踩踏閥制閥，廣泛應用于各種氣動系統中，操作力小，解放雙手，
二位三通的R、P口可互換，使常閉轉化為常開。
The foot valve is vastly applied to various pneumatic system,operationforce
being small、emancipate worker＇s hands,the,R、P mouth of
two-position three-way can be exchanged each other and changing NC
into NO state.
圖形符號 Graphic symbol
標準規格 Standard specification
|
項目 Item 型號 Model |
結構類型 Structure type |
結構類型 Structure type |
接管螺紋 Adapter thread |
使用流體 Use fluid |
壓力范圍 Pressure scope |
動作方式 Act the way |
潤滑 Lubricate |
使用溫度 Environment temp |
| FV320 | 二位三通 Two-position three-way | G1/4 | 8 |
壓縮空氣 Compressed air |
0~0.8Mpa |
直動式 Straightly action type |
不需要 No need |
-5~60℃ |
| FV420 | 二位四通 Two-position four-way | G1/4 | 8 |
標準規格 Standard specification
|
項目 Item 型號 Model |
結構類型 Structure type |
結構類型 Structure type |
接管螺紋 Adapter thread |
使用流體 Use fluid |
壓力范圍 Pressure scope |
動作方式 Act the way |
潤滑 Lubricate |
使用溫度 Environment temp |
| FV320 | 二位三通 Two-position three-way | G1/4 | 8 |
壓縮空氣 Compressed air |
0~0.8Mpa |
直動式 Straightly action type |
不需要 No need |
-5~60℃ |
| FV420 | 二位四通 Two-position four-way | G1/4 | 8 |
外形尺寸圖(mm) Outline dimension drawing
