- 產品編號:SYCIF-1665186186
- 產品名稱:機械閥
- 產品型號:MSV系列
- 所屬類別:>>電磁閥
- 品牌:上海儀川儀表廠(上海儀川儀表廠)
- 銷售單位:上海儀川儀表銷售有限公司
訂購 碼 Ordering Code 規格 Specification 型 號 Model MSV86321 MSV86522 MSV98322 工作介質 Working Medium 經40微米過濾的空氣 40 Micron Filtered Air 位通數 Position and Way N O 二位三通 Two-position Three-way 二位五通
詳細介紹

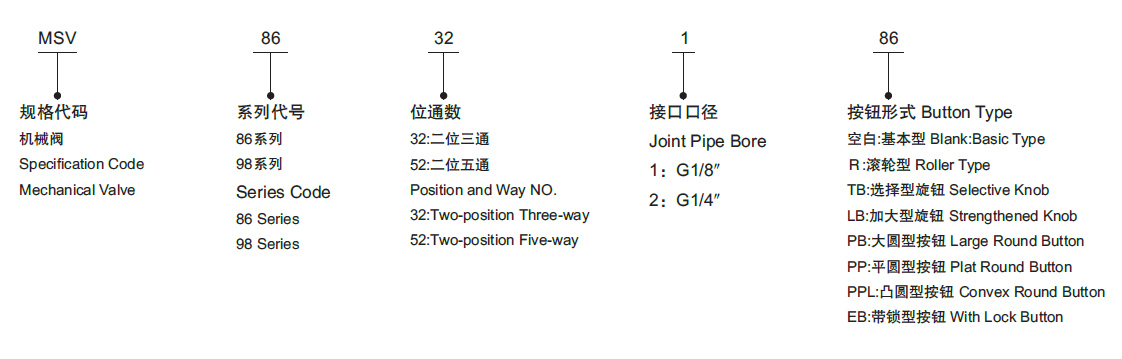

訂購碼 Ordering Code
規格 Specification
外形尺寸 Overall Dimension
尺寸表 Dimension Sheet
規格 Specification
| 型 號 Model | MSV86321 | MSV86522 | MSV98322 |
|
工作介質 Working Medium |
經40微米過濾的空氣 40 Micron Filtered Air | ||
|
位通數 Position and Way N O |
二位三通 Two-position Three-way | 二位五通 Two-position Five-way | 二位三通 Two-position Three-way |
|
有效截面積 Effective Sectional Area |
12mm (CV=0.67) | 16mm2(CV=0.89) | 16mm2(CV=0.89) |
|
接口口徑 Joint Pipe Bore |
G1/8″ | G1/4″ | G1/4″ |
|
使用壓力范圍 Working-pressure Range |
0~0.8MPa | ||
|
使用溫度范圍 Operating Temperature |
0~60℃ | ||

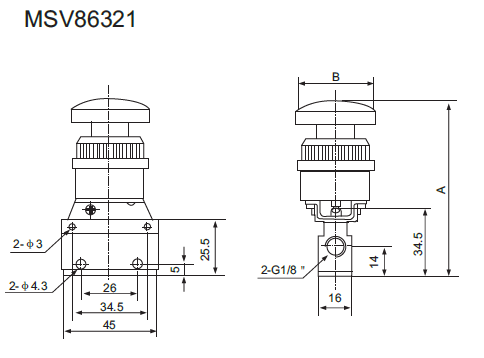

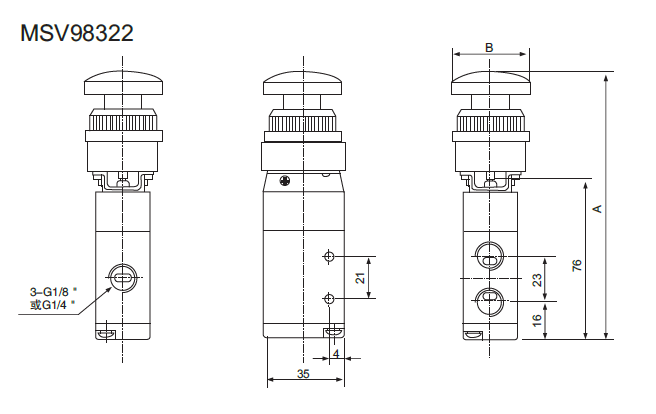

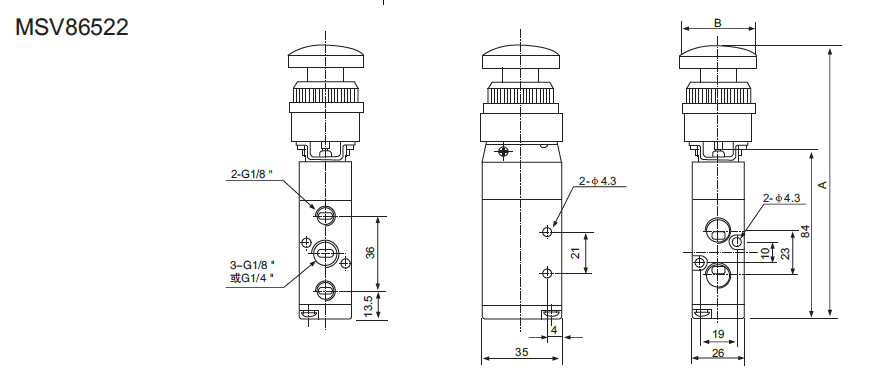

外形尺寸 Overall Dimension
尺寸表 Dimension Sheet
| 系列 Series |
符號/型號 Symbol/Model |
PP | PPL | LB | TB | EB | PB | R |
| MSV86522 | A | 114 | 119 | 133 | 136.5 | 134 | 131 | 107.5 |
| B | 39.5 | 24.5 | 26.5 | 36.5 | 39.5 | 37.5 | 42.5 | |
| MSV98322 | A | 106 | 111 | 125 | 129.5 | 126 | 123 | 99.5 |
| B | 39.5 | 24.5 | 26.5 | 36.5 | 39.5 | 37.5 | 42.5 | |
| MSV86321 | A | 66 | 71 | 85 | 88.5 | 86 | 83 | 59.5 |
| B | 39.5 | 24.5 | 26.5 | 36.5 | 39.5 | 37.5 | 42.5 |
